Вакуумные выключатели серии ВВУ-СЭЩ-27,5

Описание

Вакуумные выключатели серии ВВУ-СЭЩ-27,5; ВВУ-СЭЩ-ПО-27,5-20(25)/1000; ВВУ-СЭЩ-ПО-27,5-20(25)/1600

Вакуумные выключатели серии ВВУ-СЭЩ-27,5; ВВУ-СЭЩ-ПО-27,5-20(25)/1000; ВВУ-СЭЩ-ПО-27,5-20(25)/1600 предназначены для коммутации однофазных электрических цепей с номинальным напряжением 27,5 кВ и частотой переменного тока 50 Гц, а так же для автоматического отключения этих цепей при коротких замыканиях и перегрузках.

Выключатели ВВУ-СЭЩ-ПО-27,5 используются для вновь разрабатываемых КРУ, а также для реконструкции шкафов КРУ, находящихся в эксплуатации. Во всех случаях установка выключателей серии ВВУ-СЭЩ-ПО-27,5 допускается только по согласованию с предприятием-изготовителем.

При разработке выключателей учитывался уровень лучших отечественных и зарубежных аппаратов.

Конструкция

Выключатель состоит из следующих основных частей:
- рама 5, вал выключателя 1, отключающая пружина 9 и масляный буфер 8;
- полюса 3 с вакуумной дугогасительной камерой;
- пружинно-моторного привода 6.

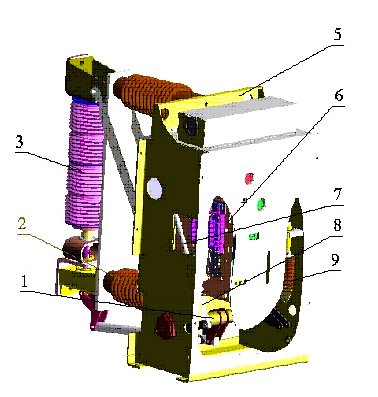

Общий вид выключателя ВВУ-СЭЩ-ПО-27,5

Вакуумные выключатели серии ВВУ-СЭЩ-27,5; ВВУ-СЭЩ-ПО-27,5-20(25)/1000; ВВУ-СЭЩ-ПО-27,5-20(25)/1600

1-вал выключателя; 2-изолятор; 3-полюс; 5-рама; 6-привод пружинно-моторный; 7-тяга; 8- масляный буфер; 9-пружина отключающая.

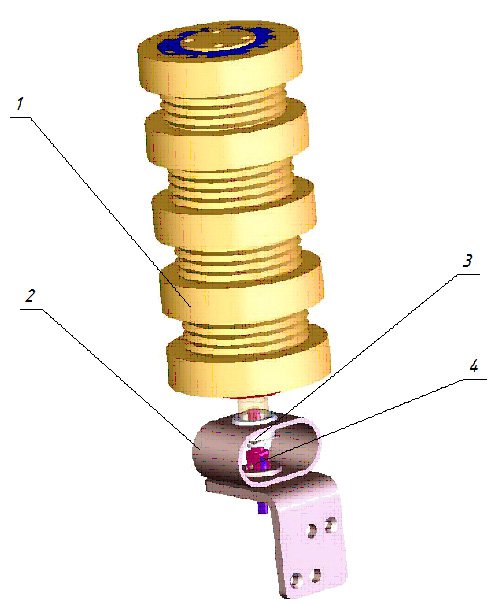

Полюс выключателя состоит из камеры 1, гибкого контакта 2, закрепленного к подвижному контакту при помощи гайки 3 и тяги 4.

Полюс вакуумного выключателя

Вакуумные выключатели серии ВВУ-СЭЩ-27,5; ВВУ-СЭЩ-ПО-27,5-20(25)/1000; ВВУ-СЭЩ-ПО-27,5-20(25)/1600

1-КДВ; 2-контакт гибкий; 3-гайка; 4-тяга.

Привод выключателя пружинно-моторный, использующий энергию предварительно взведенной пружины.

Пружинно - моторный привод состоит из:
- однотипных механизмов включения и отключения c механическими защёлками;
- включающей пружины;
- механизма взвода включающей пружины;
- механизмов блокировок.

Особенностью привода является использование в конструкции механизма свободного расцепления.

Пружинно - моторный привод состоит из:
- однотипных механизмов включения и отключения c механическими защёлками;
- включающей пружины;
- механизма взвода включающей пружины;
- механизмов блокировок;

Вакуумные выключатели серии ВВУ-СЭЩ-27,5; ВВУ-СЭЩ-ПО-27,5-20(25)/1000; ВВУ-СЭЩ-ПО-27,5-20(25)/1600

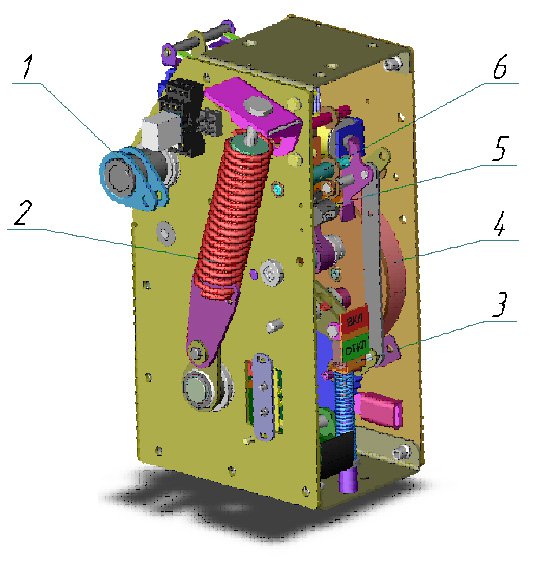

1- вал привода; 2- включающая пружина; 3- механизм включения; 4- механизм взвода включающей пружины; 5- счётчик операций; 6-механизм отключения.

Достоинства пружинно-моторного привода общеизвестны, это:
- небольшая мощность питающей сети для взвода включающей пружины;
- при включении на короткое замыкание выключатель не чувствителен к посадкам напряжения;
- возможность ручного взвода пружины включения;
- возможность включения выключателя в отсутствие напряжения на вторичных цепях.

Механизм отключения служит для:
– поворота и удержания выходного вала привода и, следовательно, выключателя во включенном положении;
– отключения выключателя при срабатывании электромагнитов отключения или при нажатии кнопки отключения;
– обеспечения выполнения операции отключения независимо от положения остальных элементов привода.

Выключатель имеет электрическую блокировку от выполнения операций при оставшейся не снятой команде на включение.
Конструкция выключателей позволяет с незначительными переделками адаптировать их в КРУ на замену выключателей.

Структура условного обозначения

Вакуумный выключатель ВВУ-СЭЩ-Э(П) 10

Технические характеристики

Наименование параметра ВВУ-СЭЩ-27,5-20(25)/1000 ВВУ-СЭЩ-27,5-20(25)/1600
Номинальное напряжение, кВ 27,5
Номинальный ток, А 1000 1600
Номинальный ток отключения, кА 20 (25)
Ток термической стойкости, 3с, кА 20 (25)
Ток электродинамической стойкости, кА 51 (62)
Токи включения, кА
наибольший пик 51 (62)
начальное действующее значение периодической составляющей 20 (25)
Ход подвижного контактов ВДК, мм 16±0,5
Ход поджатия контактов ВДК, мм 5-0,5+1
Собственное время отключения, с, не более 0,04
Полное время отключения, с, не более 0,06
Собственное время включения, с, не более 0,11
Средняя скорость подвижных контактов ВДК при отключении, м/с 1,0-1,5
Средняя скорость подвижных контактов ВДК при включении, м/с 0,4-1,0
Максимальный статический момент при включении, м/с 20 30
Время заводки вкл. пружин, сек, не более 15
Номин. напряжение цепей управления, В:
постоянного тока 110; 220
переменного тока 120; 220
Ток потребления электромагнита откл., А не более:
при∼220 В 1,5
при=220 В 1,0
Ток потребления электромагнита вкл., А не более:
при∼220 В 1,5
при=220 В 1,0
Механический ресурс, циклов ВО 25000
Коммутационный ресурс, циклов ВО, 25000
Испытательное напряжение промышленной частоты, кВ 80
при=220 В 1,0
Климатическое исполнение У2
Верхнее значение температуры окружающего воздуха при эксплуатации, С +55
Нижнее значение температуры окружающего воздуха при эксплуатации, С -40
